1、說明
ZSJZ型水流指示器是自動噴水滅火系統中將水流信號轉換成電信號的一種報警裝置。廣泛用于中、輕危險級建筑用水撲火的賓館、商場、餐廳、娛樂(lè )場所、醫院、辦公樓以及廠房、倉庫等場所。
產品標準: GB5135. 7-2018《自動噴水滅火系統第7部分:水流指示器》。
2、結構
2.1、連接形式:馬鞍式
2.2、傳感形式為:橡膠傳感組件
3、產品型號規格及主要技術參數:
產品名稱 | 水流指示器(1.2MPa) | 水流指示器(1.6MPa) |
型號規格 | ZSJZ 200-M-1.2、ZSJZ 150-M-1.2、ZSJZ 125-M-1.2、 ZSJZ 100-M-1.2、ZSJZ 80-M-1.2、ZSJZ 65-M-1.2、 ZSJZ 50-M-1.2 | ZSJZ 200-M-1.6、ZSJZ 150-M-1.6、ZSJZ 125-M-1.6、 ZSJZ 100-M-1.6、ZSJZ 80-M-1.6、ZSJZ 65-M-1.6、 ZSJZ 50-M-1.6 |
工作壓力（MPa） | 1.2 | 1.6 |
水壓試驗壓力（MPa） | 2.4 | 3.2 |
靈敏度（L/min） | 15-37.5 | 15-37.5 |
觸點容量 | DC24V 1A AC220V 0.5A | DC24V 1A AC220V 0.5A |
4、產品組成、外型和主要連接尺寸:

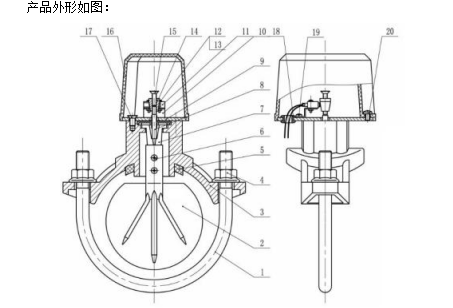

4.1產品主要由本體、漿片、橡膠傳感組件、微動開關、銘牌盒組成;
1 U 型螺栓 2 葉片 3 本體 4 螺母 5 密封圈 6 自攻螺釘 7 擺動架
8 彈性元件 9 底板 10 支架 11 微動開關 12 螺釘 13 螺母 14 調整塊
15 螺釘 16 外罩 17 螺釘 18 線套 19 螺釘 20 螺釘
4.2連接尺寸:見總裝圖
產品規格 | DN50 | DN65 | DN80 | DN100 | DN150 | DN200 |
連接開孔孔徑 | 38 | 48 | 72 | |||
5、安裝、調試、使用:
5.1、水流指示器必須安裝在前后直管段長度不小于5倍的管道直徑，葉片安裝方向應注意
箭頭方向與水流方向一致:
5.2、水流指示器應和管道水平垂直安裝，若不能垂直安裝時，安裝后應檢查水流指示器的
靈敏度，保證符合規定的要求。在管道水流≤15L/min不報警:≤37. 5L/min時報警:
5.3、水流指示器安裝插入管道時，應將傳感葉片卷成圓簡狀。如圖二所示，拆卸時也應如
此拉出:
5.4、水流指示器請按接線圖接線; :
5.5、馬鞍式按本說明書在管道上開口后即可安裝，但必須注意水流方向與箭頭一致:
5.6、水流指示器的靈敏度，出廠時已調整好，用戶一般可不必重新調試，若必須調試時，
請按調節靈敏度示意圖(圖二)進行調節;
5.7、水流指示器安裝后應每半年檢查一次。
6、可能出現的故障和處理方法:
故障 | 原因 | 排除方法 |
不動作 | 葉片安裝不正，卡住內壁 | 調整葉片 |
管道上有毛刺，焊渣等卡住葉片 | 剔除毛刺，焊渣 | |
安裝方向不對 | 調整安裝方向 | |
動作不可靠 | 葉片規格用錯 | 更換葉片 |
不復位或復位不當 | 調整調節螺釘 |
7、包裝、運輸和貯存
7.1、水流指示器在包裝箱中應單獨固定，避免相互碰撞:
7.2、包裝箱應有合格證明和使用說明書，每批應有裝箱清單:
7.3、包裝箱外應有明確放置方向，防潮標志:
7.4、運輸過程中應防雨減震，裝卸時應防止丟、拋、撞擊:
7.5、水流指示器存放在通風、干燥的庫房?jì)?，貯存溫度-10℃~﹢40℃，應避免和腐蝕性物質
共同貯存。
8、售后服務有任何產品質量和使用上的間題請聯系本產品使用說明書首頁它的電話，我們
將竭誠為您服務!
